陶瓷油壓泥漿柱塞泵

陶瓷油壓泥漿柱塞泵

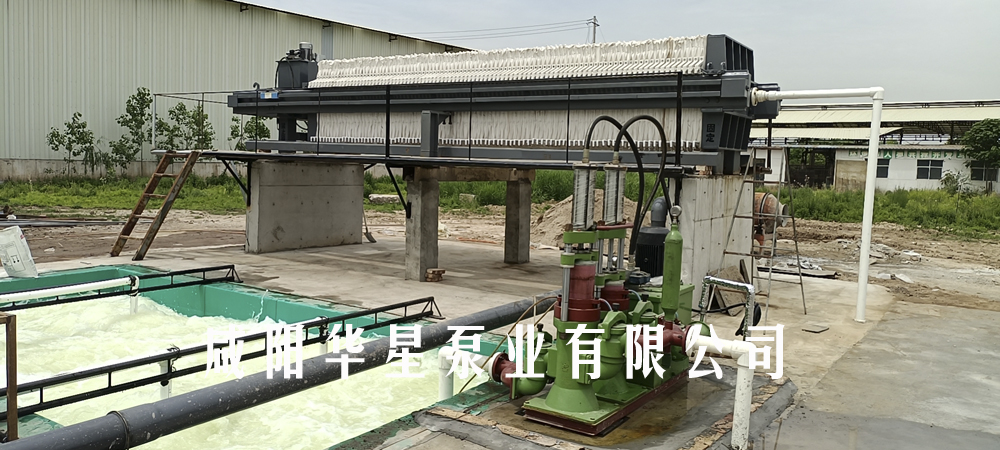

　　陶瓷油壓泥漿柱塞泵是一種以液壓為動力源的活塞式立式增壓泵，它主要應用于板框壓濾機和隔膜壓濾機的進料、各種水煤漿的轉運和提升輸送。



　　特點：



　　1、能耗低。實際運行功率為普通螺桿泵、離心泵、隔膜泵、柱塞泵等的20-60%，節能40%以上。



　　2、效率高。運行效率在95%以上。



　　3、高壓力。泵壓可達2.5Mpa.



　　4、大流量。通過油泵的壓力，自動切換到大排量和小流量，調節范圍0-100m3/h。



　　5、高溶度?？奢斔秃?0%以上的固液混合物。



　　6、磨損小。



　　7、運行穩定。



　　8、維護費用低。



　　工作原理



　　陶瓷油壓泥漿柱塞泵是由電動機通過彈性聯軸器帶動軸向串聯泵（簡稱油泵），油泵從油箱吸入低壓油然后排出高壓油，高壓油通過換向閥，進入液壓缸前腔或后腔，驅動液壓缸活塞，液壓缸活塞帶動工作缸活塞作連續往復運動，漿料通過工作缸的進漿閥門和排漿閥門完成吸漿和排漿操作。



　　陶瓷油壓泥漿柱塞泵的流量可以通過油泵的壓力，自動切換到大排量和小流量，調節范圍0-100 m3/h，泵壓最大可以達到2.5Mpa。



　　操作和維護



　　1、啟動前準備工作



　?。?）檢查各聯接處是否牢固可靠，尤其是“接近開關”需連接牢固。



　?。?）檢查油箱油位和電路連接是否正確，并使用接地線。



　?。?）電源電壓確認：



　　a、液壓站電機三相四線380V；



　　b、風冷器電壓220V；



　　c、接近開關電源為直流24V。



　?。?）確認泵電機運轉方向：接通電源，進行瞬間點運（不超過2秒），檢查泵電機的運轉方向是否與標志箭頭一致，若不一致則應調換電機接線。



　?。?）活塞桿、換向裝置活動桿等運動部件應添加潤滑脂，以保持運動部件具有良好的潤滑性能。



　?。?）請勿讓增壓泵在密閉不通風的環境下工作，需注意泵的散熱。



　　2、陶瓷油壓泥漿柱塞泵啟動、停止



　　（1）啟動：先按“電機啟動”按鈕，后按“電磁閥啟動”按鈕，啟動完成。



　?。?）停止：先按“電磁閥停止”按鈕，后按“電機停止”按鈕 ，停止完成。



　　3、陶瓷油壓泥漿柱塞泵液壓站的維護與保養



　?。?）油箱中的液壓油在使用中應保持正常液面(按液位線)，因在使用中，油液會進入配管和液壓缸中從而使液面下降，所以油液的位置應在液位計要求的范圍內。



　　（2）液壓油應保持清潔，油箱上不要積聚雨水和塵土，灌油時應通過濾油器，過濾器應經常檢查、清洗、更換。



　?。?）油箱內應添加的液壓油為“L-HM46”號抗磨液壓油。



　?。?）經常檢查液壓泵、閥及聯接管路，保證其處于正常狀態并無泄漏。



　?。?）液壓油每年要求更換一次。



　　陶瓷油壓泥漿柱塞泵安全使用注意事項



　　陶瓷油壓泥漿柱塞泵使用前，請?jiān)敿?xì)閱讀使用說明書,并注意以下事項：



　　1、在使用中，若有不明狀況或發生故障時，請保持現場原狀并盡快聯系技術人員做詳細檢查。2、泵的使用環境條件：設備應安裝在寬敞的室內，有一定散熱空間，有燈光照明。若在室外工作，需安裝防曬、防雨、防水設施。



　　3、泵的進料管路上應安裝密度大于2目的過濾網，防止大顆粒雜質進入泵缸體內。



　　4、液壓站日常運行時，油溫應控制在50℃左右，不能超過60℃，當油溫較高時應加速冷卻，延長使用壽命。



　　5、控制行程的接近開關的螺栓螺母要經常作檢查，防止螺栓螺母松脫造成主缸工作失效。



　　6、活塞密封圈形式為Y型密封圈，為進口聚氨酯材料，需定期更換（半年至少更換一次）。



　　7、行程在出廠前已經調整完成，請勿自行調整行程。



　　8、液壓站壓力一般在0～30MPa之間，不要隨意調整液壓站的調壓閥，液壓站出廠壓力為12 MPa，對應的進料壓力是10Bar（應以進料實測壓力為準）。



　　9、泵的檢測壓力為0～2.5MPa，泵運行壓力≤2.0MPa。
